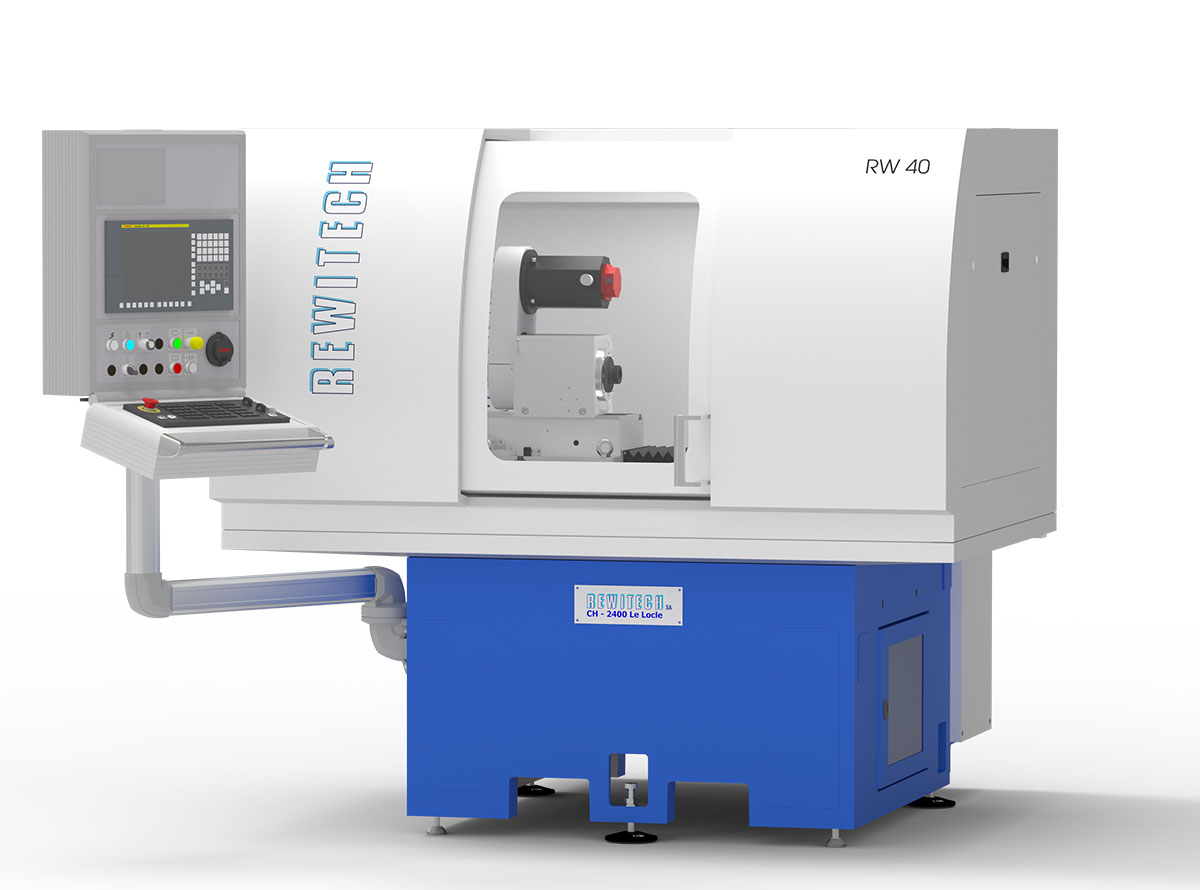

Type RW 40
Rectifieuse cylindrique intérieure
- Conception simple et rigide.
- Offre de grande possibilité d’usinage.
- Idéale pour les pièces de petites et moyennes dimensions.
- Répond efficacement et précisément aux besoins du marché.
- Équipée d’une CNC FANUC avec cycles de rectification et de dressage prédéfinis et intuitifs.
Accessoires
- Poupée porte-pièce avec broche W20 ou CM4
- Poupée porte-pièce pilotée par la CNC (axe C)
- Déplacement angulaire motorisé de la poupée porte-pièce (axe B)
- Poupée porte-pièce sans centre (Centerless)
- Serrages rapides manuels ou automatiques de la pièce
- Serrages pièce (pinces, mandrins, etc.)
- Supports de broche fixes ou orientables pour une ou plusieurs broches
- Broches de rectification
- Appareil à dresser la ou les meules
- Lunette à 3 touches
- Appareils de mesures — Positionnement — Diamètre — Détection du touché de pièce
- Chargeurs automatiques
- Bacs d’arrosage
- Systèmes d’aspiration des vapeurs
- Systèmes anti-feu
Caractéristiques principales
| Hauteur de pointe | mm | 100 |
Poupée porte-pièce
| Broche ext. standard (norme Schaublin) | M 48×3 | |
| Broche int. standard (pinces Schaublin) | W 25 | |
| Vitesse de rotation | min⁻¹ | 0-1600 |
| Déplacement manuel | mm | 300 |
| Déplacement angulaire | ° | -15/+80 |
Coulisse (axe X et Z)
| Course longitudinale (Z) | mm | 290 |
| Vitesse de déplacement | m/min | 0-10 |
| Course transversale (X) | mm | 490 |
| Vitesse de déplacement | m/min | 0-10 |
Capacités de rectification
| Ø intérieur conseillé | mm | 3-100 |
| Course de rectif. int. conseillée | mm | 240 |
Caractéristiques générales
| Puissance nécessaire approximative | kW | 10-12 |
| Tension standard | V/Hz | 3×400/50 |
| Poids approximatif | kg | 2200 |
| Dimensions approximatives | cm | L185xP250xH175 |
