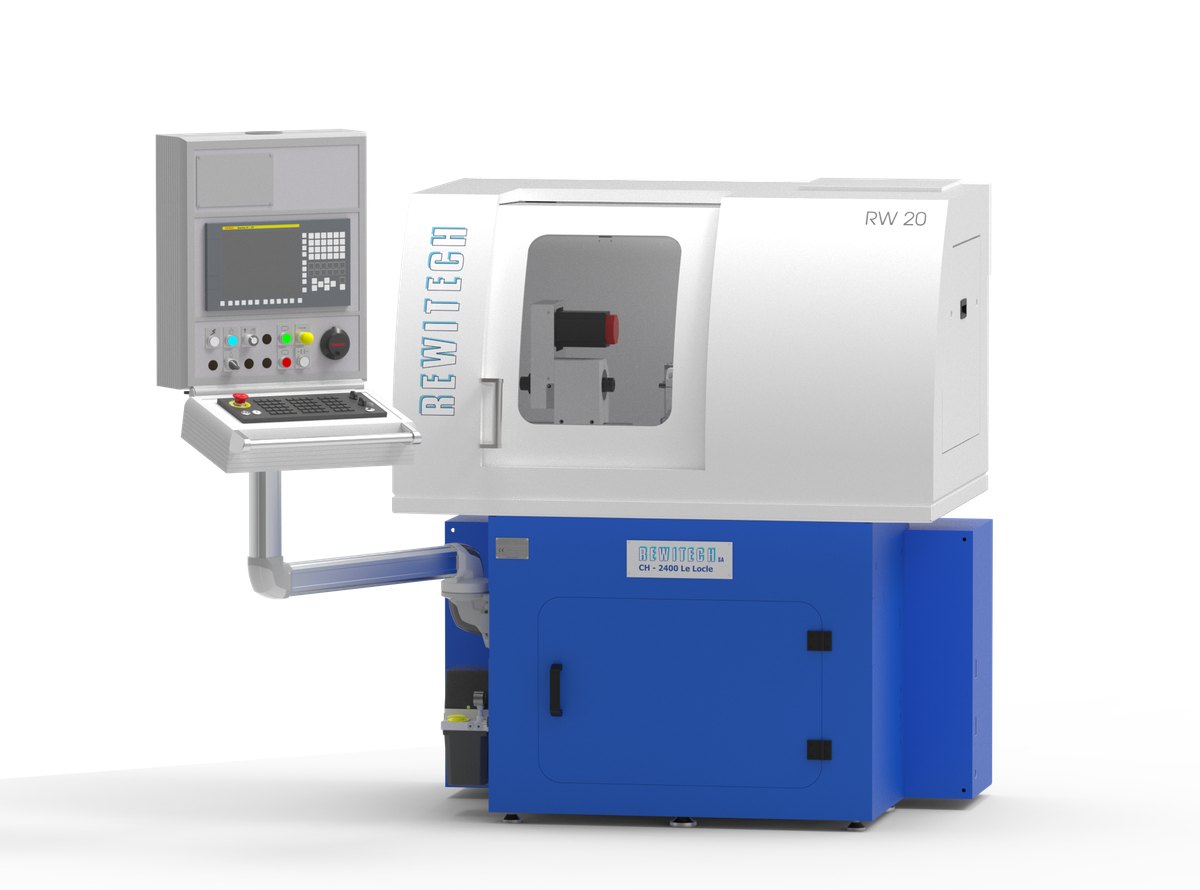

Type RW 20
Rectifieuse cylindrique pour les intérieurs
- Conception simple et rigide.
- Offre de grandes possibilités d’usinage.
- Répond efficacement et précisément aux besoins du marché.
- Équipé d’une CNC FANUC avec cycles de rectification et de dressage prédéfinis et intuitifs.
Accessoires
- Poupée porte-pièce avec broche CM3
- Poupée porte-pièce pilotée par la CNC (axe C)
- Déplacement angulaire motorisé de la poupée porte-pièce (axe B)
- Poupée porte-pièce sans centre (Centerless)
- Serrages rapides manuels ou automatiques de la pièce
- Serrages pièce (pinces, mandrins, etc.)
- Supports de broche fixes ou orientables pour une ou plusieurs broches
- Broches de rectification
- Appareil à dresser la ou les meules
- Lunette à 3 touches
- Appareils de mesures dimensionnelles et de détection du touché de pièce
- Chargeurs automatiques
- Bacs d’arrosage
- Systèmes d’aspiration des vapeurs
- Systèmes anti-feu
Caractéristiques principales
| Hauteur de pointe | mm | 100 |
Poupée porte-pièce
| Broche ext. standard (norme Schaublin) | M 38×3 | |
| Broche int. standard (pinces Schaublin) | W 20 | |
| Vitesse de rotation | min⁻¹ | 0-1600 |
| Déplacement transversal manuel | mm | 70 |
| Déplacement longitudinal manuel | mm | 150 |
| Déplacement angulaire | ° | -15/+60 |
| Précision de la circularité int. | µ | < 1 |
Table en croix
| Course longitudinale (Z) | mm | 0-140 |
| Vitesse de déplacement | m/min | 0-10 |
| Course transversale (X) | mm | 0-140 |
| Vitesse de déplacement | m/min | 0-10 |
| Déplacement longitudinal manuel | mm | 280 |
Capacités de rectification
| Ø intérieur conseillé | mm | 1-30 |
| Ø extérieur conseillé | mm | 2-40 |
| Course de rectif. int. conseillée | mm | 80 |
| Course de rectif. ext. conseillée | mm | 80 |
Caractéristiques générales
| Puissance nécessaire approximative | kW | 6-8 |
| Tension standard | V/Hz | 3×400/50 |
| Poids approximatif | kg | 1500 |
| Dimensions approximatives | cm | L140xP180xH170 |
