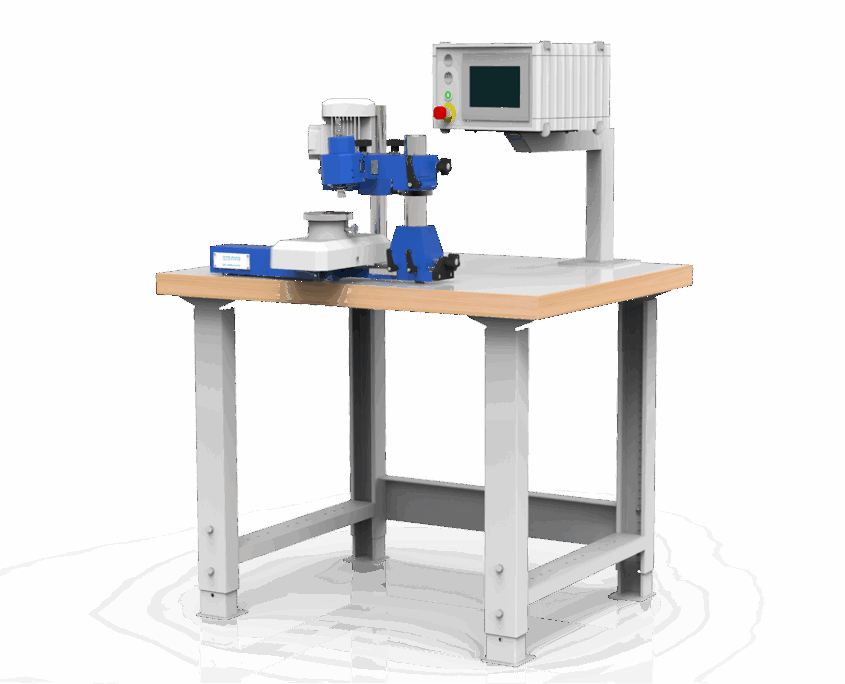

Type RCS N

Type RCS N partiellement manuelle

  • Réaliser divers décors de pièces manuellement dans des matériaux les plus divers, sans arrosage (à sec)
  • Destinée au traitement des petites et moyennes séries
  • Compacte et rigide, facile à transporter et à implanter dans les ateliers
  • Rapide et simple à mettre en production

Pilotage

  • Commande compacte à 1 axe (X)
  • Motorisation de l’axe par moteur pas-à-pas
  • Console de commande à écran tactile avec clavier
  • Programmation par paramétisation
  • Commande de l’axe à l’aide d’une pédale

Équipements de base

  • Etabli avec pieds réglables en hauteur
  • Support moteur et moteur d’entraînement du quill porte-outil
  • Base en fonte
  • Support quill, monté sur rails et cages à rouleaux, réglable angulairement de -20° à +20° dans les 2 axes
  • Tête porte-quill avec butée micrométrique
  • Quill Ø 20mm à galets coniques pour pince F8
  • Chariot table en croix, monté sur rails et cages à billes, avec coulisse X motorisée et coulisse Y actionnée manuellement
  • Plateau porte-pièce monté sur roulement avec rotation manuelle
  • Equipement électrique intégré à la commande
  • Commande Beckhoff

Options

  • Pince F8 de Ø 1 à 6 mm
  • Lampe d’éclairage universelle d’horloger fixée sur l’établi
  • Tenue de la pièce par vacuum ou par serrage mécanique

Caractéristiques principales

Tension d’alimentation V/Hz 230/50
Tension de commande V DC 24
Puissance / courant maximum installé kW/A ~1 / 4.5
Commande Beckhoff
Nombre d’axes 4

Courses des axes

Course axe motorisé X mm 38
Course axe manuel Y mm 135
Course axe manuel Z mm 7
Axe rotatif manuel

Réglage angulaire de la coulisse verticale

Dans les deux axes ° -20° à +20°

Broche porte-outil

Diamètre mm 20
Nez F8
Vitesse min. – max. t/min 2’000 – 7’500

Capacités machine

Diamètre du plateau de travail mm 110
Distance plateau – nez de broche mm 0 – 75
Dimensions pièces usinables conseillées mm 35 x 50
Encombrement machine cm L 100 x P 98 x H 125 à 165
Poids kg ~150
