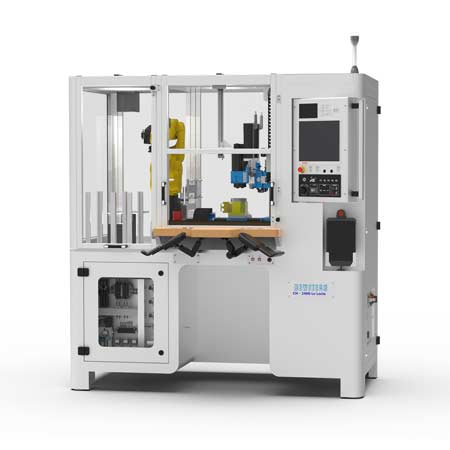

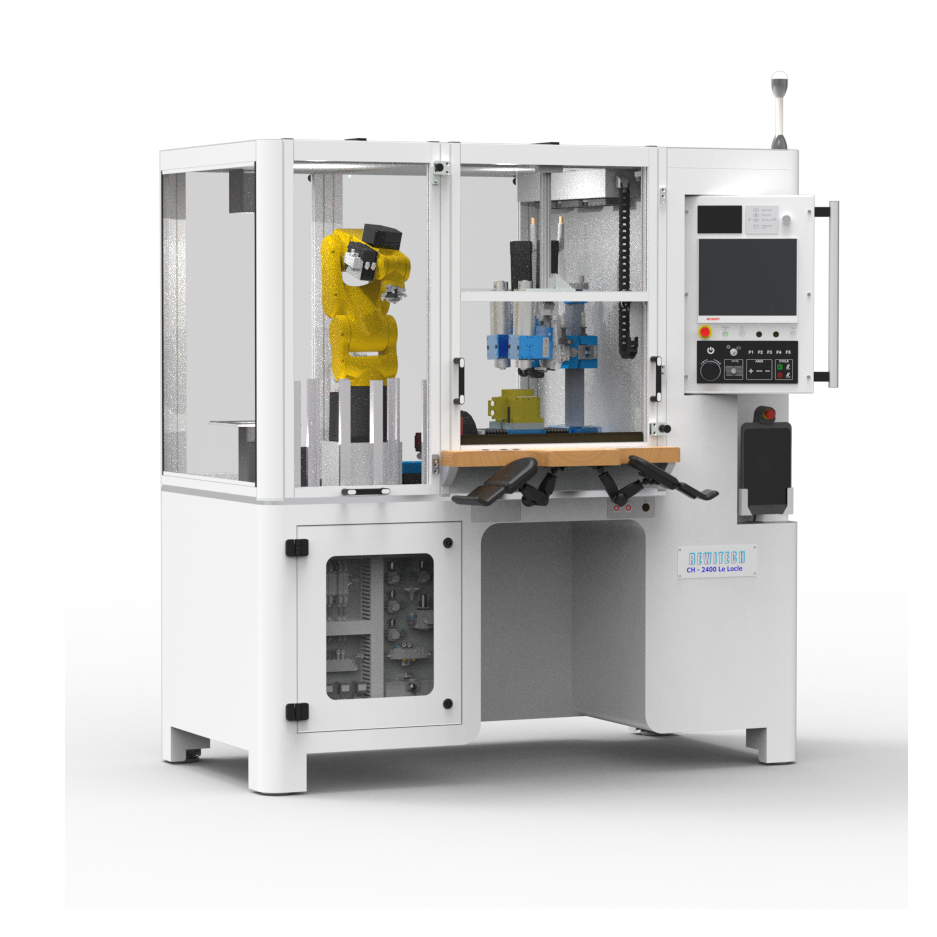

MCU1T R et MCU2T R

Machine d’usinage et de décoration

  • Réaliser divers usinages et décors par fraisage, perçage, gravage, rectifiage, diamantage de pièces dans des matériaux les plus divers, sans arrosage (à sec)
  • Destinée au traitement de petites séries en chargement manuel ou de grandes séries en chargement automatique
  • Possibilité d’usiner avec 2 outils (MCU2T)
  • Compact et rigide, facile à transporter et à implanter dans les ateliers
  • Machine conforme aux normes CE

Pilotage

  • Commande numérique Beckhoff pour la machine
  • Tablette Fanuc pour le robot

Équipements de base

  • Châssis en mécano soudé
  • Plateau en aluminium éloxé
  • Bâti en fonte fortement nervuré et stabilisé
  • Table en croix avec coulisses guidées par des rails et entraînées par des vis à billes préchargées
  • Support(s) coulisse(s) verticale(s)
  • Coulisse(s) verticale(s)
  • Support(s) broche(s) Ø 50mm
  • Cabine de protection sécurisée
  • Armoire électrique
  • Support CNC orientable
  • CNC Beckhoff
  • Armoire pneumatique
  • Robot Fanuc 6 axes
  • Système de vision (2x)
  • Console de pilotage robot

Options

  • Electro broche B8 0.3kW refroidie par air ou électro broches B8 1.6kW ou HSK25E 1.6kW refroidies par une unité frigorifique ou échangeur eau/eau
  • Tables diviseur rotative 200 t/min ou 1’500 t/min
  • Changeurs automatiques des rondelles papier avec magasins de stockage à diverses contenances
  • Appareil à cercler avec avance de la bande papier avec vitesse constante
  • Dispositifs de perlage divers
  • Systèmes de mesure pièce et/ou outil(s)
  • Dispositif de dressage des meules diamant
  • Accoudoirs divers
  • Éclairages divers
  • Dispositifs de tenue de pièce divers
  • Système d’aspiration

Caractéristiques principales

MCU1T robotisée

Dimensions table de travail mm 180 x 110
Distance table de travail – nez de broche mm 0 – 250
Courses des axes mm X 100 / Y 330 / Z 45
Réglage angulaire de la coulisse verticale autour de l’axe X +10° / -45°
Réglage angulaire autour de l’axe Y ±15°
Dimensions pièces usinables conseillées mm 50 x 50

MCU2T robotisée

Dimensions table de travail mm 180 x 115
Distance table de travail – nez de broche mm 0 – 250
Courses des axes mm X 100 / Y 330 / Z-W 45
Réglage angulaire des coulisses verticales autour de l’axe X broche avant ±10°
Réglage angulaire des coulisses verticales autour de l’axe X broche arrière -10° / +45°
Réglage angulaire autour de l’axe Y ±15°
Dimensions pièces usinables conseillées mm 50 x 50

Caractéristiques communes

Tension d’alimentation V/Hz 3×400/50
Tension de commande V/Dc 24
Puissance kW/A ~ 6 / 8
CNC machine Beckhoff
CNC robot Fanuc
Poids kg 900 env.
Pression air requise bars 6

Capacité palettiseur

Dimension plateau mm 210 x 250 max.
Autonomie plateau (hauteur max.) mm 300 max.
