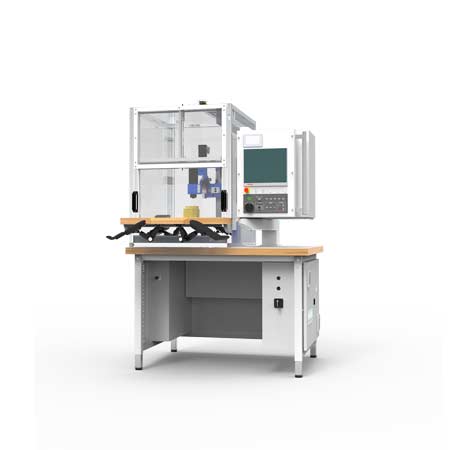

MCU 1T

Type MCU 1T commande Beckhoff

  • Réaliser divers usinages et décors par fraisage, perçage, gravage, rectifiage, diamantage de pièces dans des matériaux les plus divers, sans arrosage (à sec)
  • Destinée au traitement des petites, moyennes et grandes séries
  • Compacte et rigide, facile à transporter et à implanter dans les ateliers
  • Machine conforme aux normes CE

Pilotage

  • Commande numérique à 3 axes X-Y-Z (4ème en option axe C)
  • Console de commande à écran tactile avec clavier et manivelle électronique
  • Programmation normalisée par langage ISO
  • Motorisation des axes par moteurs brushless

Équipements de base

  • Etabli avec châssis en mécano soudé
  • Bâti en fonte fortement nervuré
  • Table en croix X / Y montée sur rails et patins à billes entraînée par vis et écrous à billes pré chargés et protégés par des soufflets
  • Support coulisse verticale réglable angulairement de façon manuelle selon axe X de -45° à +10° par volant et selon l’axe Y de ±10° par butée micrométrique
  • Coulisse Z montée sur rails à rouleaux
  • Support d’électro broche simple fixe Ø 50mm
  • Electro broche Ø 50mm 0.3kW avec nez intérieur B8, vitesse variable de 2’000 à 20’000 t/min.
  • Cabine de protection avec portes d’accès sécurisées électriquement, guichet actionné pneumatiquement sur l’avant
  • Equipement électrique placé dans une armoire
  • Equipement pneumatique placé dans un coffret
  • Commande numérique Beckhoff

Options

  • Table diviseur et rotative Ø 75mm motorisée par moteur brushless commandé par la CNC
  • Lampe d’éclairage universelle d’horloger fixée sur l’établi ou tube luminaire ou lampe LED venant se fixer dans la cabine
  • Tenue de la pièce par vacuum ou par serrage mécanique piloté par la CNC
  • Pédale permettant la commande d’une fonction
  • Système de pré-mesurage pièce et/ou outil(s)
  • Soufflette de nettoyage
  • Electro broche Ø50 1.6kW avec nez intérieur B8 ou HSK 25 E, vitesse variable de 2’000 à 20’000 t/min ou ensemble broche HF Ø 45mm, vitesse 35’000 t/min ou Ø 25mm 80’000 t/min avec accessoires
  • Dispositif de perlage avec détection de l’usure et avance automatique du bâtonnet de cratex
  • Système de dressage ou de régénération de la meule
  • Système d’aspiration et de filtration des poussières
  • Changeur automatique des rondelles papier abrasif avec magasin de stockage
  • Systèmes de mesure pièces et/ou outil
  • Divers types d’accoudoirs

Caractéristiques principales

Tension d’alimentation V/Hz 400/50
Tension de commande V DC 24
Puissance / courant maximum installé kW/A ~2 / 9
Commande numérique Beckhoff
Nombre d’axes motorisés 3 (4 en option)
Course axes mm X 100, Y 330, Z 45

Réglage angulaire

Réglage de la coulisse verticale autour de l’axe X +10° / -45°
Réglage de la coulisse verticale autour de l’axe Y ±15°

Électro broches porte-outil

Nez inférieur B8
Vitesse min. – max. t/min 2’000 – 20’000

Capacité machine

Dimensions table de travail mm 180 x 110
Distance table – nez de broche mm 0 – 250
Dimensions pièces usinables conseillées mm 50 x 50
Pression air requise bars 6
Encombrement machine cm L 135 x P 120 x H 195
Poids kg ~280
